Euromex F Mikroskop

Phasenkontrast Mikroskop - nach Zernicke

2016 © Thomas Gade

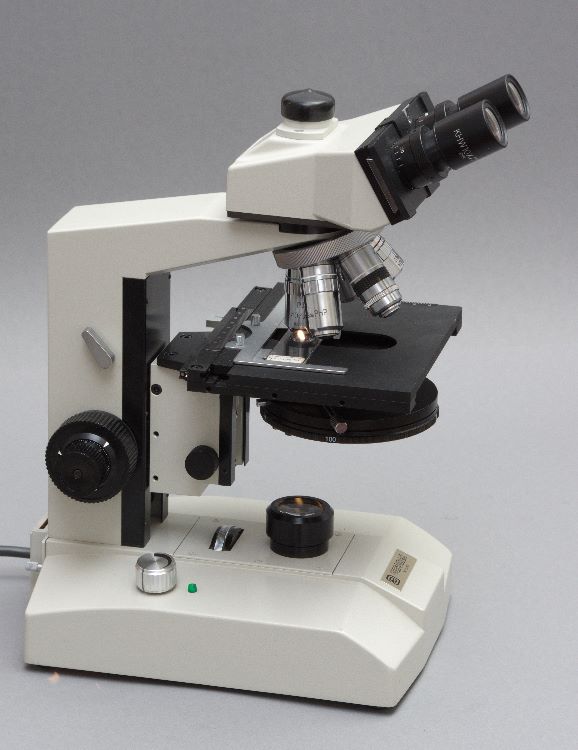

Euromex F Mikroskop. Trinokular mit zwei Okularen und Kameraausgang. Objektivrevolver für fünf Objektive.


Anbieter Euromex (Niederlande)
Bezeichnung Euromex F Zernicke (Phasenkontrast)
Okulare Paare: 10x
Objektive PL 4/0.1
PL 10/0.25 PHP
PL 40/0.65 PHP
PL 100/1.25 Oil PHP
PL 100/1.25 Oil -0.5
160/-
160/-
160/0.17
160/0.17
160/0.17
Kopf Trinokular für zwei Okulare und einen Fotoapparat
Strom 220 V
Lampen Durchlicht - Halogenlampe (6 V / 20 Watt)
Preis 4000 €


Das Euromex F mit Phasenkontrastausstattung und Trinokluar gehört seit vielen Jahren nahezu unverändert zur Produktpalette des niederländischen Anbieters Euromex. Es sind solide Mikroskope für den Routineeinsatz in der Arztpraxis, im Labor und an der Uni.



Kondensor

Höhenverstellbarer Abbe Kondensor mit abschraubbarer rotierbarer Scheibe mit 4 Phasenring-Positionen und Öffnung für Hellfeld. Gemessen am Preis des Mikrokops sollte die Fassung des Kondensors stabiler sein. Beim Drehen des Rades zum Wechsel von Hellfeld zum Phasenkontrast wirken Kräfte auf den Kondensor, die dazu führen können, dass er sich in der Fassung dreht. Erstaunlicherweise gibt es keine Dunkelfeldeinstellung, aber man kann dies weitgehend mit der Einstellung eines falschen Phasenrings simulieren.

Benötigt man den Phasenkontrast nicht, kann man die Halterung mit der Drehscheibe abmontieren. Das wäre beim Einsatz mit ungeübten Mikroskopierern ratsam.

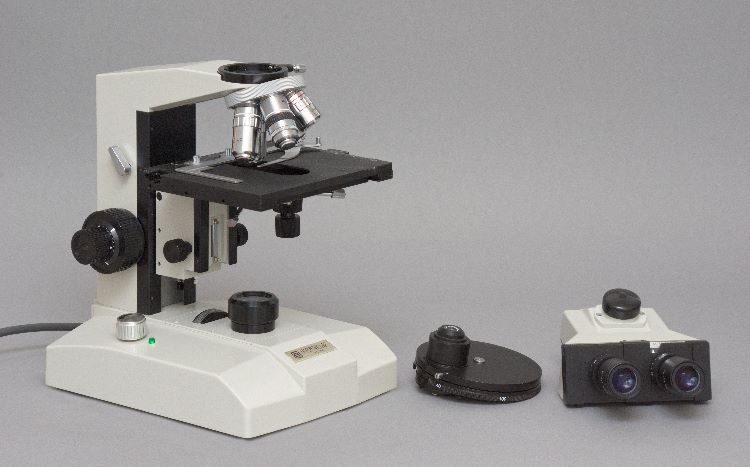

Euromex F Mikroskop. Stativ mit Objektiven neben Phasenkontrast-Kondensor und Trinokular mit Okularen

Fokussierung


Grob- und Feintrieb. Die Drehknöpfe sind aus Plastik, wie heute gebräuchlich, aber ordentlich ausgeführt. Die Fokussierung funktioniert einwandfrei.



Licht


Ein Halogenbrenner (6V/30W, stufenlos regelbar) ist an der Rückseite des Mikroskops gut erreichbar und sein Licht wird gebündelt zum Kondensor gestrahlt. Gemäß der Köhlerschen Beleuchtung gibt es eine Leuchtfeldblende. An sich ist diese Lösung bereits ordentlich, doch sollte man den Halogenbrenner gegen eine LED mit kälterem Licht (rund 6000° Kelvin) mit dazwischengeschalteter Mattscheibe ersetzen, um ein gleichmäßigeres Licht mit kürzeren Wellenlängen zu erhalten.

Das verlangt keine großartigen handwerklichen Eingriffe, denn es gibt winzige LED Lampen für USB-Anschlüsse für rund 2 bis 6 €, die man leicht anstelle des Lampensockels einbauen kann.


Adaptierung einer Kamera

Am Trinokular befindet sich ein Kameraanschluss mit Schraubgewinde. Euromex führt dafür Tuben zum Einstecken von Adaptern oder alternative Lösungen für Kameras mit C-Mount.

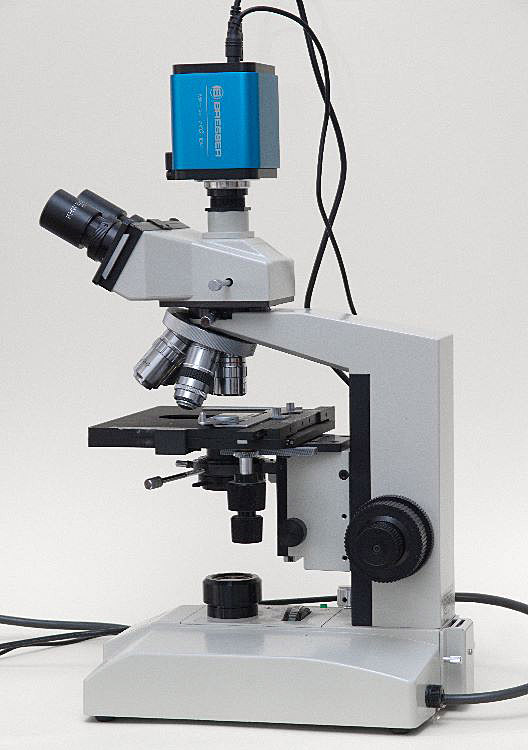

Euromex F mit Bresser MikroCam Pro HDMI am Trinokular. Eine solide Kombination zur Dokumentation (Film / Foto) und gemeinsamen Beobachtung am Full-HD Display.

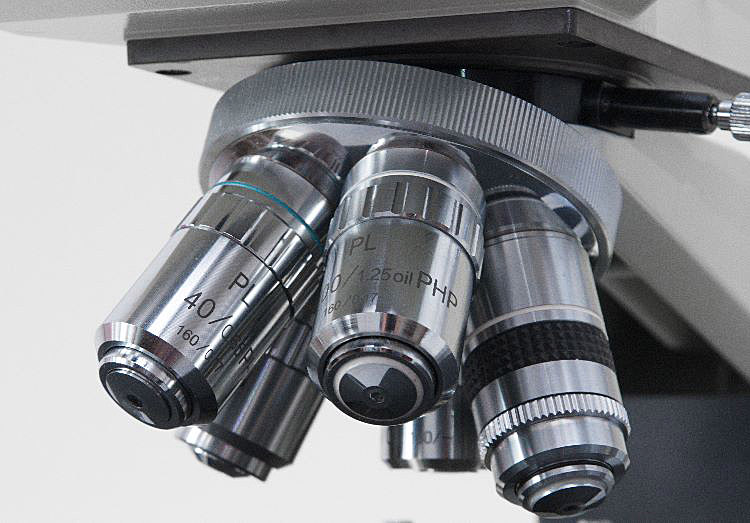

Objektive

Euromex verwendet PL Objektive. Das sind ordentliche Achromaten mit guter Ebnung über einen großen Teil des Bildfeldes. Bei diesem Mikroskop enthalten die meisten einen Phasenring. Eines der beiden 100x Objektive hat eine Irisblende.



Fazit

Die Euromex F Mikroskope behaupten sich verdientermaßen seit langem am Markt. Es sind robuste Geräte, die sich im Alltag bewähren. Kleine Schwächen wie die für unseren Geschmack etwas zu schwache Klemmung des Kondensors kann man handwerklich mit etwas Epoxydharz und einer zusätzlichen Mutter für die Klemmschraube beseitigen. Oder man baut (lässt bauen) die Fassung aus gefrästem Alu neu. Man kann in einer Ausbildungswerkstatt für Metallbearbeiter nachfragen, ob ein Lehrling das gegen einen Obulus in die Kaffekasse übernimmt. Durch die Modifikation gewinnt das Mikroskop enorm.

Die Ausleuchtung ist durch den Austausch des Halogenbrenners mit relativ warmen Licht gegen eine LED mit höherem Blauanteil und einer Streuscheibe im Strahlengang im Mikroskopfuß erheblich zu verbessern. Auch dies ist keine schwierige Angelegenheit. Wer sich damit befasst, muss die Sicherheitsregeln im Umgang mit stromführenden Teilen beachten.

Der Neupreis in Höhe von rund 4000 € für das aktuelle Modell (Euromex Mikroskop FE.2045) liegt an der hohen Kante. Bei dem Preis erwartet man eine mechanisch deutliche bessere Zentrier- und Klemmeinrichtung am Kondensor und eine moderne, sehr gleichmäßige Beleuchtung. Beides wäre mit geringen Modifikationen leicht zu verbessern.

Gebraucht sind Euromex F Mikroskope in dieser Ausstattung und im guten Zustand für rund 600 € erhältlich. Auf der Basis sind sie echte Schnäppchen.
