Zeichenokular zum Mikroskopieren

2016 © Thomas Gade

Zeichenokulare sind effektive Hilfsmittel, um am Mikroskop präzise Zeichnungen von Präparaten anzufertigen.

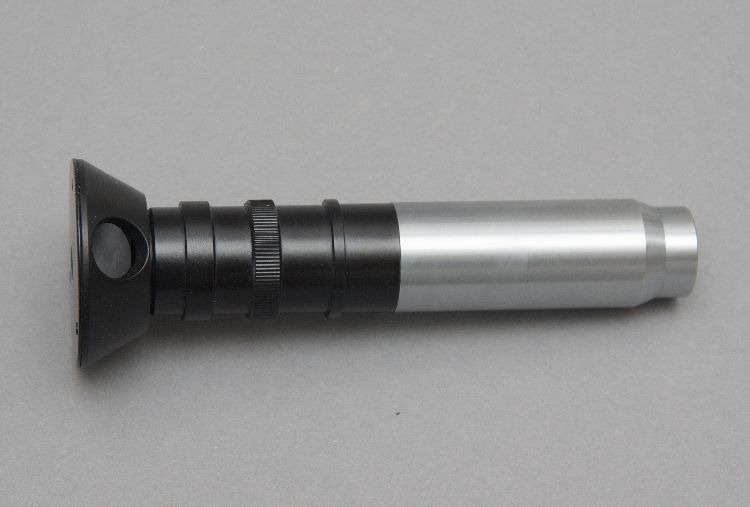

10x Zeichenokular. Die seitliche kreisrunde Öffnung ist ein Fenster zum Blatt Papier, das vor ein Mikroskop gelegt wird. Man sieht das Präparat und die Zeichenunterlage gleichzeitig im Okular.

Zeichenokular am Mikroskop

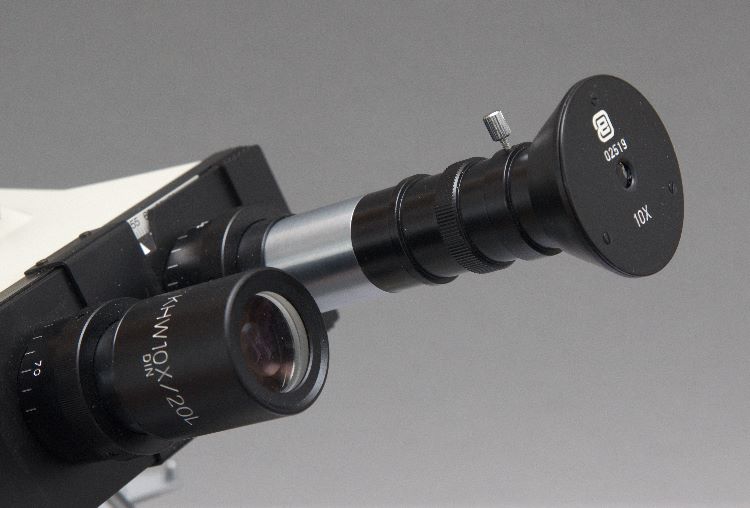

Das Zeichenmikroskop wird in eine gewöhnlichen Einsteckhülse für Okulare gesteckt. Diese Modell eignet sich für Mikroskope mit Schrägtubus und Innendurchmesser von 23,2 mm. Für 30 mm Okularhalter bräuchte man einen Adapter.


Zeichenokular am Mikroskop

Beim Einblick in das Mikroskop sieht man gleichzeitig das Präparat und das Blatt Papier mit der Zeichnung. Das Zeichen ähnelt dem Abpausen, denn man folgt mit dem Bleistift den scheinbar auf das Papier projizierten Linien. Beim Arbeiten mit dem Zeichenokular sollte es im Raum nicht zu hell sein. Mit einer einstellbaren Schreibtischlampe beleuchtet man das Blatt Papier so, dass im Okular das Präparat und die Zeichnung gut zu sehen sind.





Das 10x Okular hat seitlich am schwarzen Kopf eine kreisförmige Öffnung, durch die das Bild vom Blatt Papier eingespiegelt wird.
