Modifizierte Diaprojektoren können genutzt werden, um das Abfotografieren der Dias mit Digitalkameras zu vereinfachen.
Dauerhaft oder reversibel umbauen?
Die nötigen Modifikationen lassen sich so vornehmen, dass sie rückgängig zu machen sind. Wer auf diese Option verzichtet, kann den Umbau etwas solider durchführen.
Diaprojektoren sind billig
Diaprojektoren sind aus zweiter Hand spottbillig. Wenn ein Leitz Pradovit R150 für 35 € zu haben ist, macht es wenig Sinn ihn beim Umbau so zu schonen, dass er später wieder in seinen ursprüngliche Zustand zurückversetzt werden kann. Falls man einen funktionsfähigen Diaprojektor behalten möchte, kauft man sich einfach einen zweiten. Nach dem Abfotografieren seiner Dias findet man sicherlich auch jemanden, der den modifizierten Projektor übernimmt, um seine Dias abzufotografieren. Er muss also nicht in der Mülltonne landen.
Lichtschacht / Leuchtquelle
Diaprojektoren haben einen Schacht für eine austauschbare Halogenbirne, deren Licht ein optisches System passiert, bevor es das Dia erreicht. Diese Leuchtquelle ist stark genug für eine brillante Projektion des kleinen Bildes auf eine große Leinwand. Zum Abfotografieren der Dias ist sie aber viel zu kräftig und das gerichtete Licht des optischen Systems betont Kratzer und Staub. Wir benötigen eine schwächere, gleichmäßige und diffuse Beleuchtung.

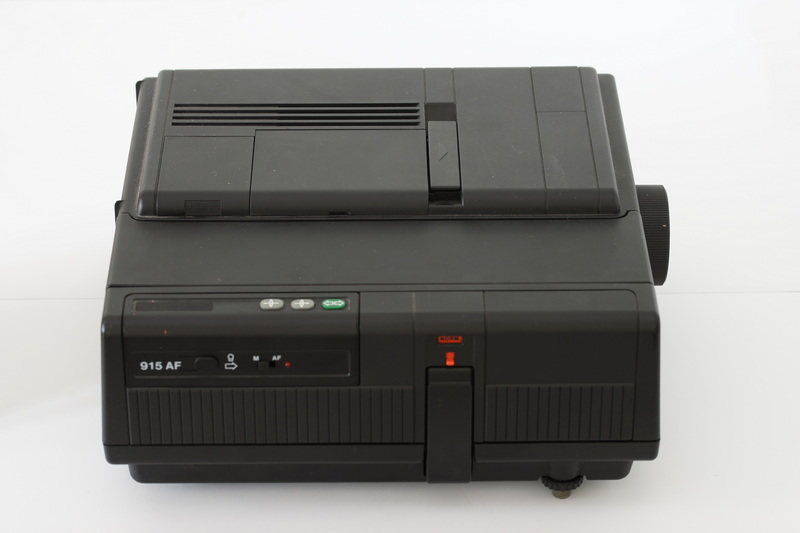

Braun Multimag 915 AF Diaprojektor. Der Lichtschacht wird durch das Abnehmen der oberen Abdeckung geöffnet. Das ist seitens des Hersteller so vorgesehen, um durchgebrannte Halogenbirnen austauschen zu können. Die optischen Elemente sind ebenfalls nur eingesteckt, um zur Reinigung entnommen werden zu können.
Deshalb ist es leicht, alles aus dem Lichtschacht herauszuziehen, um eine andere Beleuchtung zu verwenden, die besser zum Abfotografieren der Dias geeignet ist.

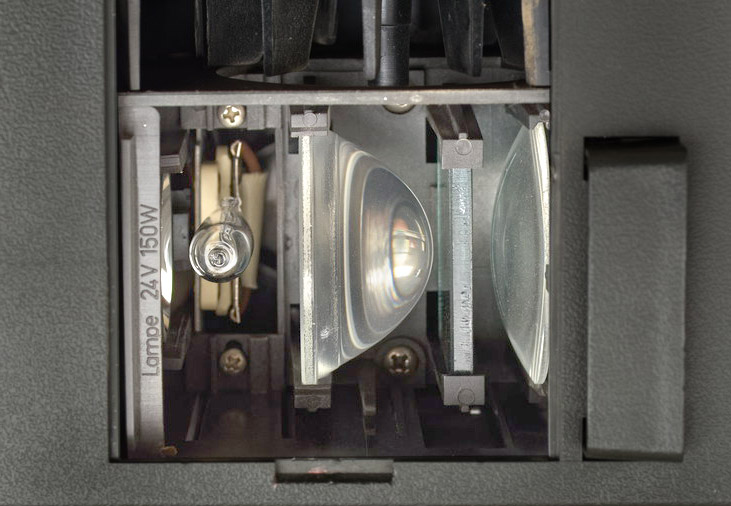

Blick in den vollen Lichtschacht eines Leitz Pradovit R150. Das Innere ist bei vielen Diaprojektoren ähnlich gestaltet.

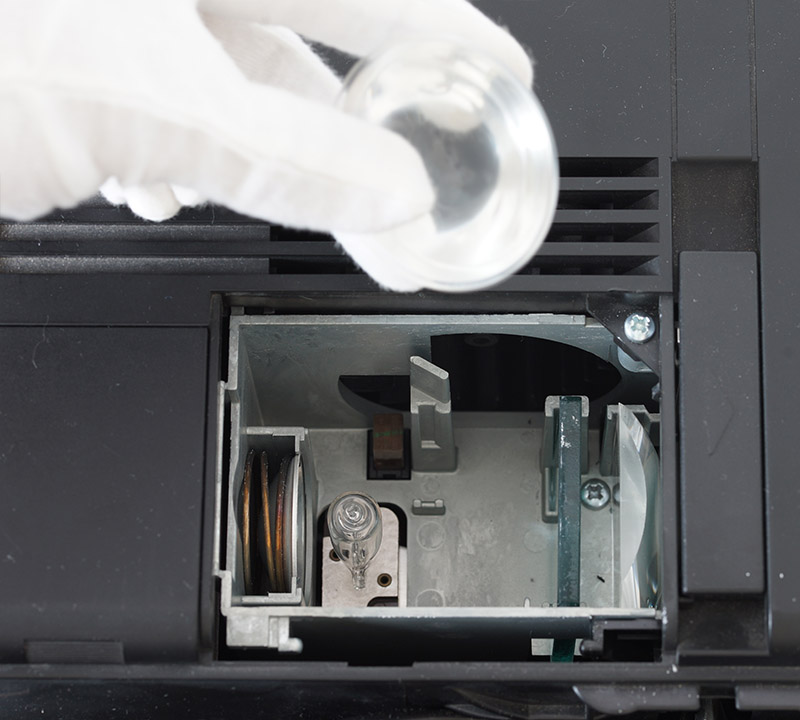

Teilentleerter Lichtschacht des Braun Multimag 915 AF.

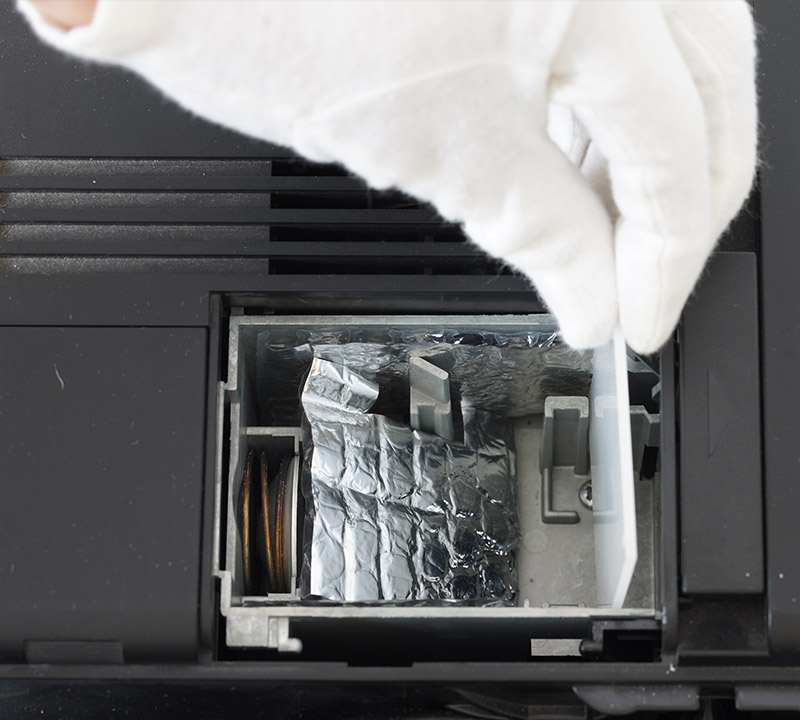

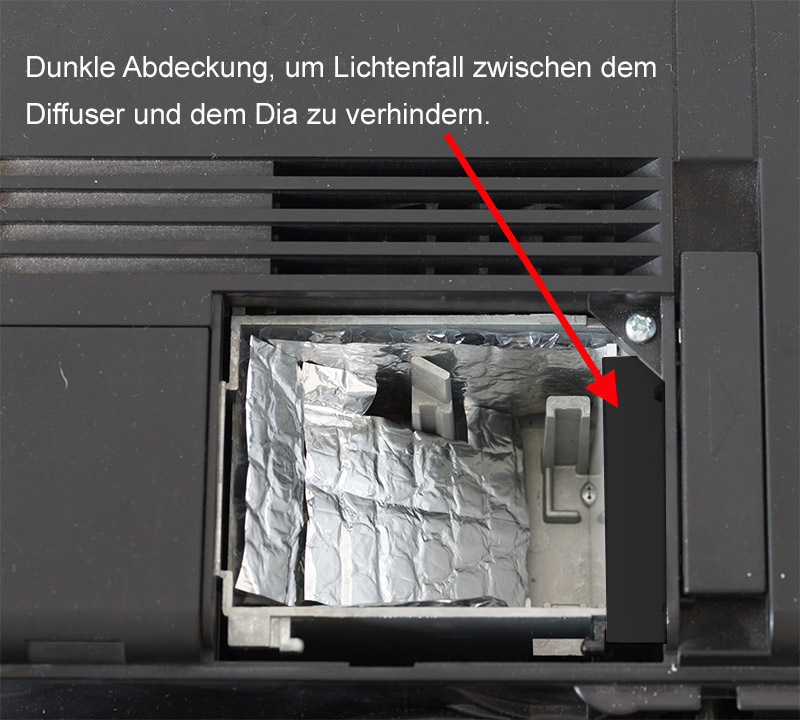

Vor dem Dia wird eine Streulichtscheibe eingesteckt und der restliche Raum mit einem reflektierenden Material ausgekleidet.
Wer den Diaprojektor später nicht wieder den ursprüngliche Zustand zurückversetzen möchte, kann durch das Entfernen der Halter für die optischen Elemente mehr Platz für eine eigene Lichtführung zu gewinnen und auch die 12 oder 24 Volt Stromversorgung zum Birnensockel kappen.
LED Leuchte mit Akkus mit diffusem Licht
Die neue Beleuchtung erfolgt von oben mithilfe einer LED-Leuchte für fotografische Zwecke oder zum Filmen. Die Leuchte sollte den Strom aus Akkus beziehen, um möglichst bequem eingesetzt werden zu können. Gute Produkte gibt es bereits ab 20 € und sie sind nicht nur für diese Methode der Digitalisierung von Dias einzusetzen, sondern auch in vielen anderen Situationen als Lampen sehr nützlich.

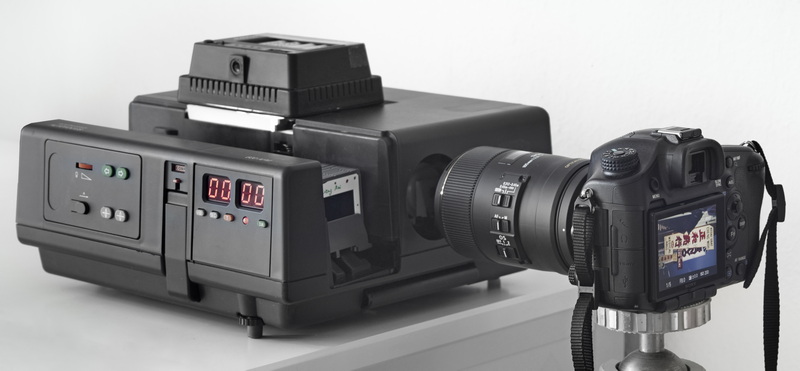

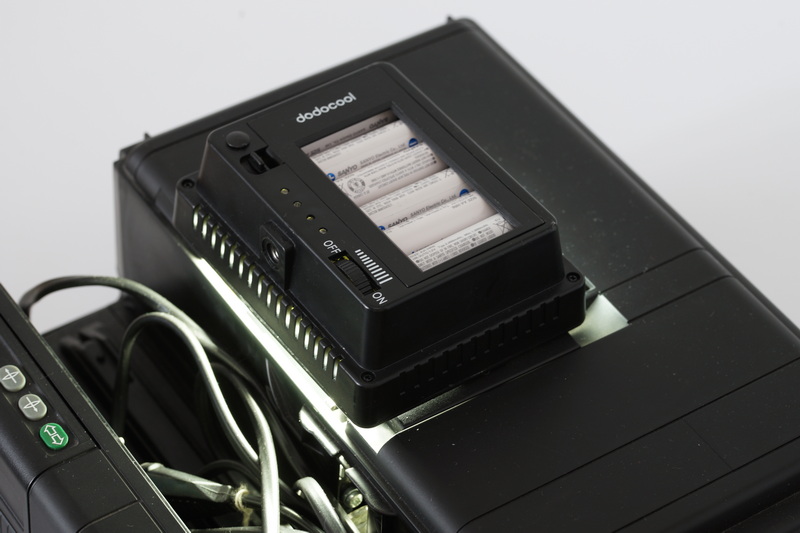

Die LED-Akku-Leuchte wird mit nach unten gerichteter Leuchtfläche einfach auf den geöffneten Lichtschacht des Braun Multimag 915 AF gelegt.

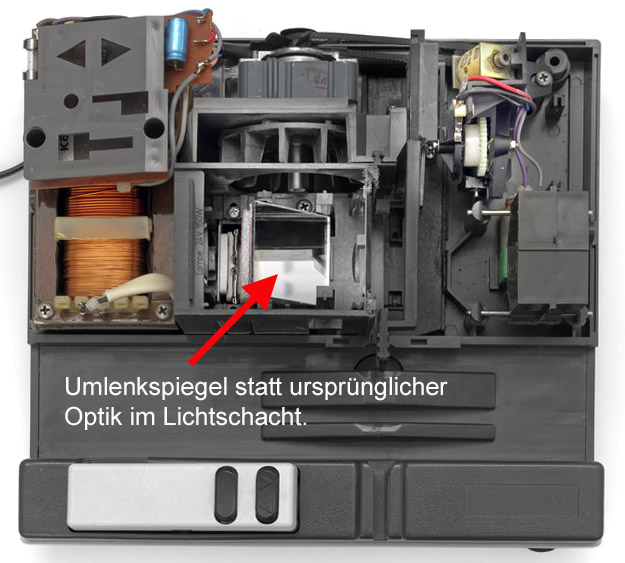

Leitz Pradovit R150. Bei diesem Projektor wurde zum Umlenken des Lichts ein kleiner Schminkspiegel verwendet, der zuvor auf einen schrägen (ca. 45°) Schaumstoffblock geklebt wurde.
Kleiner Spiegel auf schräger Fläche. Simpel und gut, um von oben kommendes Licht zum Diapositiv zu reflektieren.
Projektionsobjektiv entfernen
Außerdem ist das Projektionsobjektiv zu entfernen, damit die Digitalkamera mit ihrem eigenen Objektiv durch die Öffnung das das beleuchtete Diapositiv fotografieren kann. Unter der angeschraubten Haube des Diaprojektors befindet sich die Halterung für das Projektionsobjektiv. Auch sie sollte entfernt werden, um den Blick von außen auf das Dia nicht zu behindern.

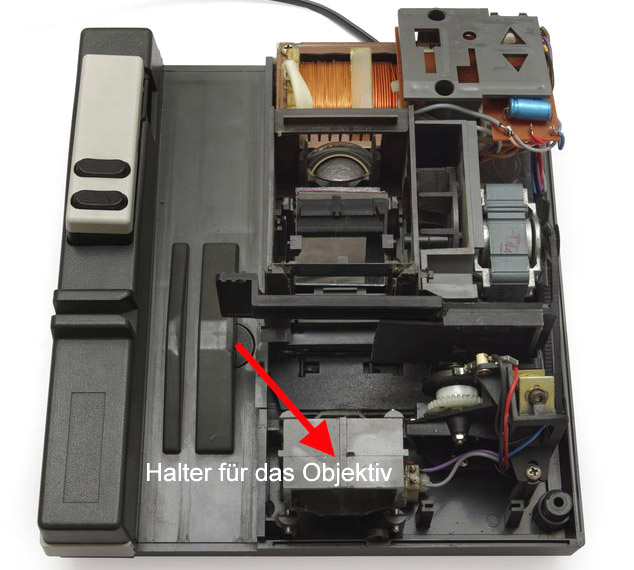

Blick unter die Haube eines Leitz Pradovit R150

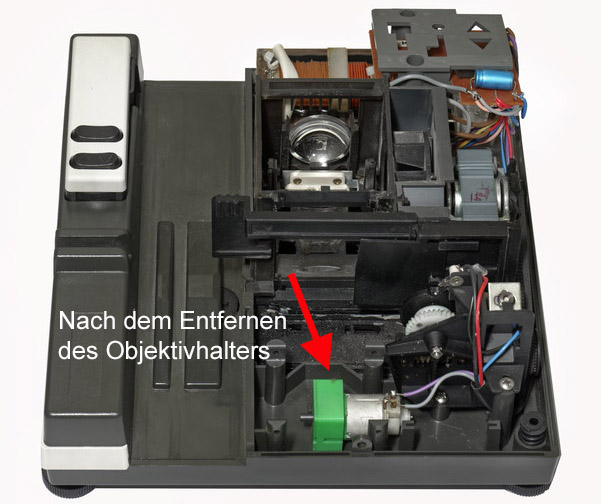

Der Halter für das Objektiv ist ausgebaut.
Für einen permanenten Umbau werden auch der Motor entfernt und die Halterungen für die Streben der Objektivhalterung mit einem Dremel abgetrennt, um die Bahn völlig frei zu machen. Der Bereich zwischen der kreisrunden Öffnung für das Projektionsobjektiv und dem Dia im Projektor unter der Abdeckhaube kann nach kompletter Leerung mit dunklen matten Karton ausgekleidet werden, um Streulicht und Reflexe zu vermeiden.
Lauter Lüfter
Bei einer permanenten Umrüstung möchte man sicherlich auch den lauten Lüfter im Diaprojektor loswerden, der durch den Wegfall der heißen Halogenbirne überflüssig ist.
Der Mechanismus für den Wechselarm ist jedoch mit dem Motor verbunden und deshalb ist die Beseitigung des lauten Schaufelrades des Lüfters nicht so einfach. Geschickte Handwerker bekommen das - je nach Gerätetyp - sicherlich hin. Aber kalkulieren Sie ein, dass Sie ein Gerät dabei so stark beschädigen, dass es gar nicht mehr funktioniert.
Ohne Umlenkspiegel. Lampe im Lichtschacht

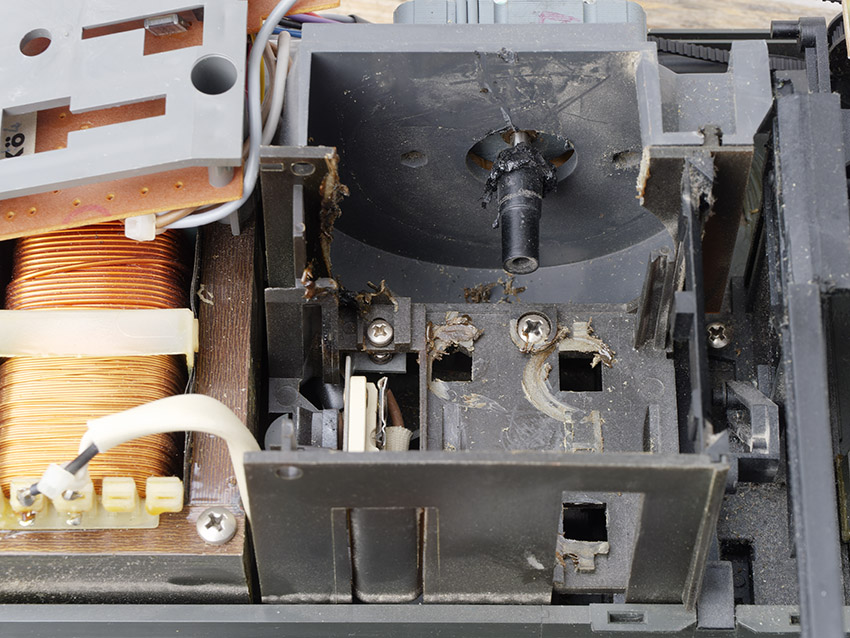

Das Lüfterrad und eine Plastikstrebe verstellen den Lichtschacht. Im engen Raum ist es kaum möglich, die überflüssigen Teile abzusägen. Mit einer Kneifzange und erhitztem Messer gelingt es, sie zu entfernen. Das sollte man wegen der ungesunden Dämpfe im Freien machen.
Das Resultat sieht nicht schön aus. Aber der Raum muss ohnehin mit hellen Wänden ausgekleidet werden. Die können kosmetische Makel verdecken. Fehlt das Lüfterrad, muss auf Hitze durch den Motor geachtet werden, die ev. nicht ausreichend abgeführt wird. Dagegen helfen Pausen.

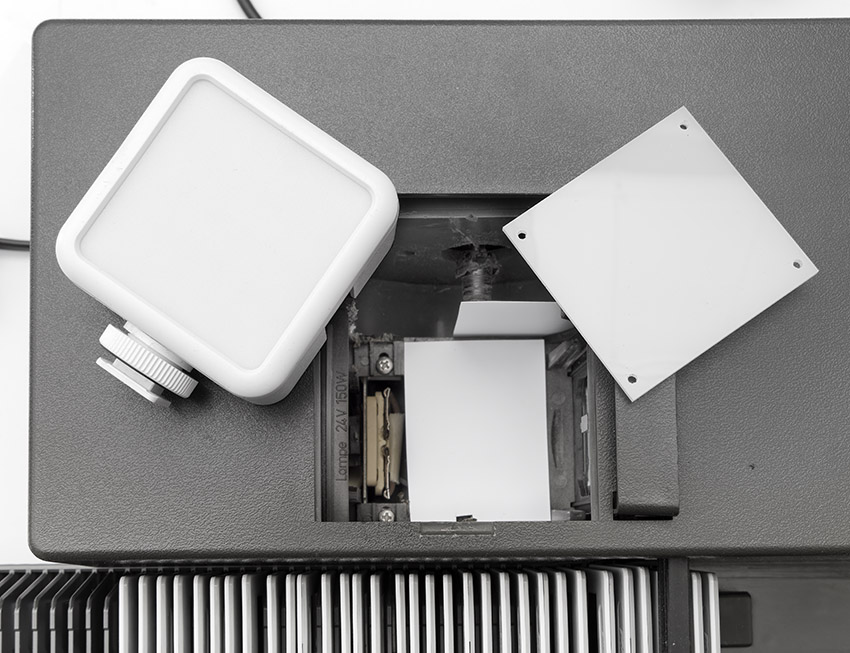

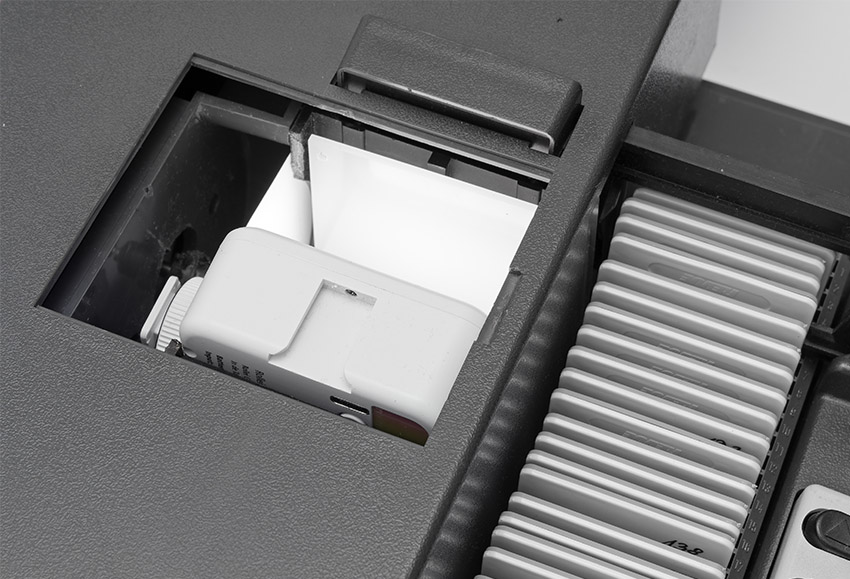

Rollei Lumis Mini-LED und eine Streulichtscheibe als Leuchtquelle.
Die Lampe lässt sich in den Lampenschacht stecken. Das ist eine gute Lösung. Die Streulichtscheibe muss sein, um ein Muster der LED-Lampen zu verwischen und ein möglichst diffuses, gleichmäßiges Licht zu erzeugen.
Vorsicht beim Modifizieren des Diaprojektors!
Es ist nicht vorhersehbar, auf welche Ideen Benutzer erst einmal kommen, nachdem sie sich an die Modifikation ihrer Diaprojektoren heran gemacht haben. Ist die Abdeckhaube erst einmal ab, werden manche wohl nicht dem Reiz widerstehen können, Strom anzuschließen und das Gerät einzuschalten, um zu sehen, wie es funktioniert. Dann liegen 220 V am offenen Netzteil an. Machen Sie das Ihrer Gesundheit zuliebe nicht!
weiterlesen: Filmolino Slidescan. Scannen der Dias mit der digitalen Systemkamera und modifiziertem Diaprojektor automatisieren.
